Електрична тепла підлога — популярне рішення для ванних кімнат, кухонь та лоджій в українських квартирах. Однак сам нагрівальний кабель — це лише частина системи. Не менш важливе правильне живлення від щита, захист ПЗВ і окрема силова лінія, які убезпечують систему й забезпечують її довговічність.
Нагрівальний кабель чи мати
Для теплої підлоги застосовують два основні варіанти:
- Нагрівальний кабель у бухті. Укладається змійкою з обраним кроком, підходить для приміщень складної форми, монтується в стяжку 3–5 см.
- Нагрівальні мати. Кабель уже закріплений на сітці з фіксованим кроком, укладається під плитку в тонкий шар плиткового клею. Простіший монтаж, менша висота підлоги.
Розрахунок потужності
| Призначення | Питома потужність | Приклад |
|---|---|---|
| Комфортний підігрів (є інше опалення) | 120–150 Вт/м² | Ванна, кухня |
| Основне опалення | 160–200 Вт/м² | Лоджія, кімната |
| Балкон, холодна зона | 180–200 Вт/м² | Утеплена лоджія |
Розрахунок ведуть за корисною площею (без урахування зон під меблями та сантехнікою — там кабель не укладають).
Живлення від щита
Тепла підлога — постійне навантаження, тому потребує окремої лінії:
- кабель живлення ВВГнг-LS 3×2,5 мм² для потужності до 3,5 кВт;
- окремий автомат 16 А;

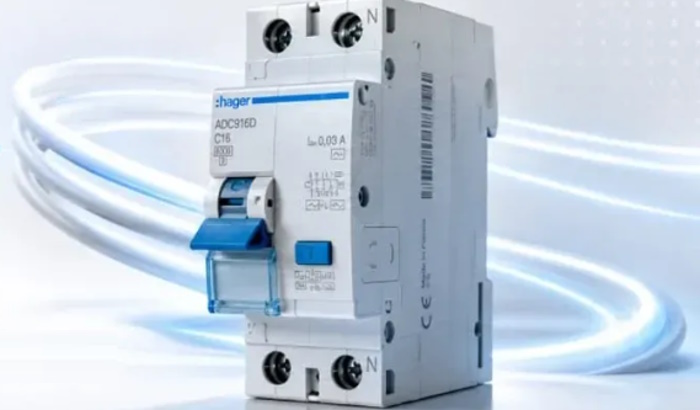

- ПЗВ 30 мА (обов’язково, оскільки підлога у вологих зонах);
- заземлення екрана нагрівального кабелю через PE-жилу.
Терморегулятор і датчик
Керує системою терморегулятор із виносним датчиком температури. Датчик укладають у гофрованій трубці між витками нагрівального кабелю, щоб його можна було замінити без розбирання підлоги. Живлення на терморегулятор подають окремою лінією від щита, а вже від нього — на нагрівальний кабель.
Типові помилки монтажу
- укладання кабелю під меблями — призводить до перегріву;
- перетин або накладання витків кабелю — локальний перегрів і вихід із ладу;
- відсутність ПЗВ на лінії теплої підлоги;
- підключення до загальної розеткової групи замість окремої лінії;
- відсутність заземлення екрана.
FAQ про кабель для теплої підлоги
Чи можна вкоротити нагрівальний кабель?
Ні. Нагрівальний кабель має фіксований опір і розрахований на певну довжину. Його не можна різати — це змінить потужність і призведе до перегріву. Обирайте комплект під вашу площу.
Яка висота стяжки над кабелем?
Для кабелю в бухті — 3–5 см стяжки, для матів під плитку — тонкий шар плиткового клею 8–10 мм.
Для живлення теплої підлоги потрібна окрема силова лінія. Придбати кабель ВВГнг-LS для живлення теплої підлоги потрібного перерізу з сертифікатами ДСТУ можна в спеціалізованому магазині з продажем від 1 метра.
