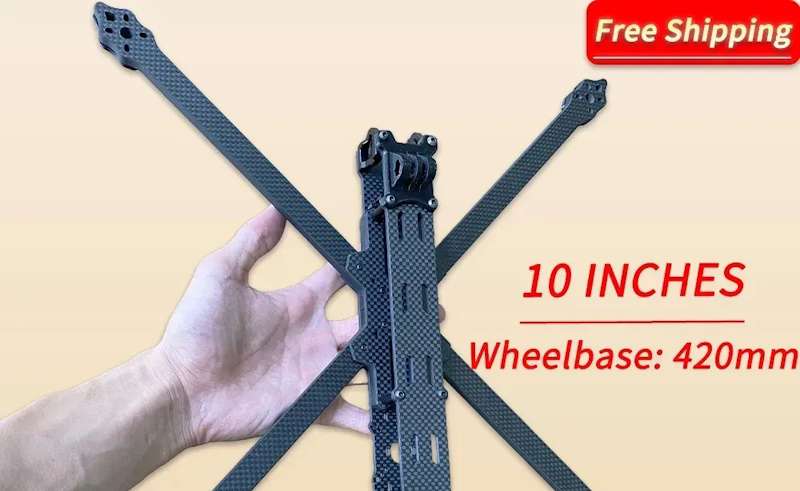

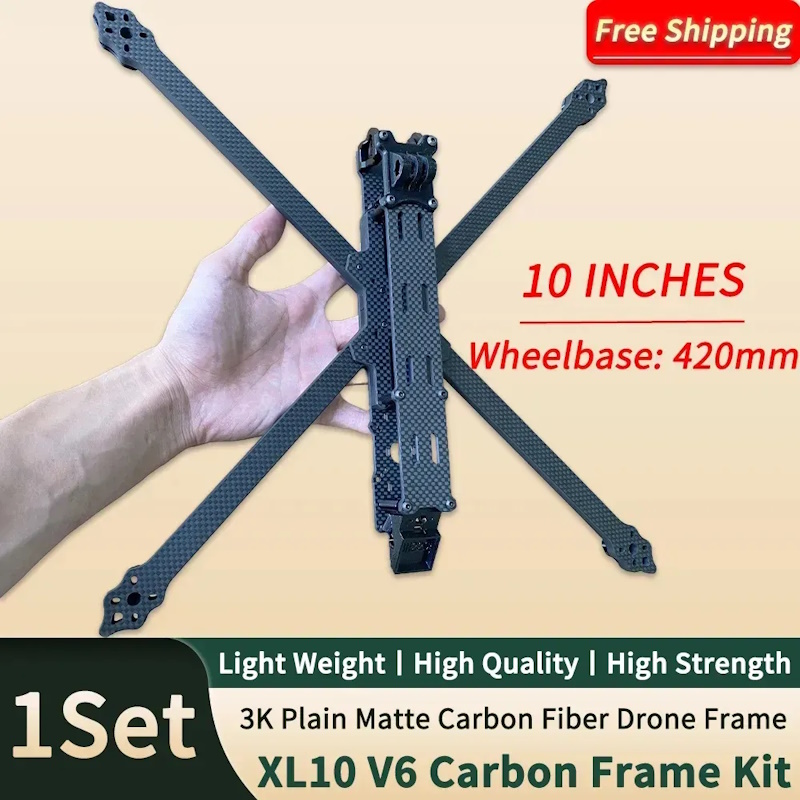

Когда речь заходит о высокоскоростных полётах, виражах между деревьями и жёстких посадках, становится ясно: без надёжной основы далеко не улетишь. Именно здесь вступает в игру один из ключевых компонентов квадрокоптера — рамы для FPV дрона, от прочности и продуманности которых зависит не только целостность аппарата, но и выживаемость всей электроники при падении. Почему одна карбоновая рама выдерживает краш на асфальт, а другая трескается от касания ветки? Давайте попробуем разобраться в анатомии прочности современных FPV рам и выбрать действительно "неубиваемый" вариант.
Виды карбона: T300, T700 и выше
Не весь карбон одинаков. Сам по себе углепластик — это композит из углеродных волокон и полимерной матрицы (обычно эпоксидной смолы). Но вот насколько прочным получится финальный продукт — зависит от маркировки волокон, их качества и способа укладки.
Что означают эти буквы и цифры?
Цифры после буквы "T" обозначают прочность волокна на разрыв в мегапаскалях. Чем выше число — тем прочнее и жёстче материал:
- T300 — бюджетный вариант. Обладает средней прочностью, используется в недорогих рамах. Подходит для новичков, но не любит жёстких ударов.
- T700 — более продвинутое волокно с отличным балансом прочности и гибкости. Часто используется в фреймах среднего и высокого уровня.
- T800 и выше — премиальные варианты с высокой жёсткостью и минимальной деформацией при нагрузках. Отлично подходят для скоростных гонок, но могут быть хрупкими при резких точечных ударах.
Важно понимать: жёсткость не всегда равна выносливости. Иногда рамам нужно не сопротивляться удару, а частично его гасить.
Плетение и структура слоёв
Даже при одинаковом типе карбона конечная прочность зависит от его внутренней архитектуры.
Основные варианты плетения:
- Plain weave (шахматка) — классический, плотный и стабильный рисунок. Универсален, но может расслаиваться при ударе.
- Twill weave (диагональ) — распространённый вариант с хорошей гибкостью и устойчивостью к ударам.
- UD (unidirectional) — волокна выложены в одном направлении. Используется в комбинациях для усиления по определённым осям.
Также имеет значение количество слоёв и их ориентация. Качественные производители варят карбон в автоклавах под давлением, добиваясь максимального спекания. В то время как дешёвые варианты могут иметь воздушные полости и плохо пропитанную смолой ткань, что резко снижает прочность.
Геометрия: прочность в деталях
Удивительно, но факт: наличие вырезов, отверстий и "дырочек" может не ослаблять, а наоборот — усиливать раму.
Почему "дырявое" не значит слабое?
- Отверстия снижают вес, но при правильной форме могут распределять нагрузку равномернее.
- V-образные, радиусные вырезы позволяют рассеивать напряжение при ударе, снижая шанс трещины.
- Асимметричная геометрия способствует направленному гашению энергии при падении.
Многие производители проектируют так называемые "зоны деформации", аналогичные автомобильным. Эти участки "жертвуют собой", чтобы поглотить удар и защитить электронику и стэк от разрушения. Обычно это лучи, передняя часть фрейма или съёмные уголки, которые легко заменить.
Толщина и вес: тонкий баланс
Толщина карбоновых пластин напрямую влияет на жёсткость и вес.
- 3 мм — минимально допустимая толщина для лучей на 5-дюймовых дронах. Подходит для фристайла и мягких крашей.
- 4 мм — золотая середина, обеспечивающая баланс между весом и надёжностью.
- 5-6 мм — для гонщиков и "крашеров", где надёжность важнее облегчения.
Но не стоит забывать: увеличение толщины ведёт к росту массы, а значит — к падению манёвренности и времени полёта. Поэтому правильный выбор — всегда компромисс между выносливостью и управляемостью.
Альтернативные материалы
Хотя карбон — король FPV-рам, существуют и другие материалы, каждый из которых нашёл свою нишу.
Алюминий
- Используется чаще в микро-дронах и синевупах.
- Отличается мягкостью, легко мнутся, но и гнутся обратно.
- Даёт дополнительную защиту в закрытых помещениях, где краши чаще, но менее разрушительны.
Титан
- Применяется точечно — для винтов, болтов или отдельных усилителей.
- Не подвержен коррозии, очень прочен, но дорог и тяжёл.
- Отлично подходит для уязвимых участков конструкции, где нужна максимальная выносливость.
Комбинация этих материалов с карбоном позволяет создавать гибридные фреймы, где каждый элемент работает по своему назначению: лёгкость — там, где нужна подвижность, прочность — там, где ожидаются удары.
Инженерный подход к долговечности
Современные производители рам всё чаще прибегают к симуляциям ударных нагрузок и тестам на вибрации. Это позволяет разрабатывать фреймы не просто "толще и жёстче", а умнее.
На что ещё стоит обратить внимание:
- Качество фрезеровки — края должны быть гладкими, без волокон и заусенцев.
- Система крепления — модульные конструкции позволяют менять отдельные лучи без полной разборки.
- Форма рамы — Deadcat, H-образные, True X — каждая подходит под свой стиль полёта.
Карбон для FPV: выбор профи!
Понимание анатомии прочности даёт пилоту не только уверенность, но и реальную экономию — ведь качественная рама способна пережить десятки падений, защищая остальное оборудование. Не стоит слепо гнаться за модными формами или обещаниями "армейской прочности". Лучше изучить, какой карбон используется, как устроены зоны деформации и чем оправдан выбор толщины и геометрии. Только так можно выбрать действительно надёжную и живучую раму, которая не подведёт в воздухе — даже когда всё остальное идёт не по плану.
